随着高阶自动驾驶商业化进程加速，1550nm 光纤激光雷达凭借人眼安全、探测距离更远等优势，逐步成为车载感知系统主流方案。光学薄膜作为激光雷达信号收发链路的核心载体，直接决定系统信噪比、测距精度与整车使用寿命。激光雷达光学元件主要分为两大品类：外露式圆柱形雷达保护罩、接收光路内置 1550nm 窄带滤光片。两类元件结构形态、使用工况差异巨大，各自存在独特的薄膜设计与量产制造壁垒。本文从膜系理论、真空沉积工艺、工装夹具、基材适配、车规可靠性五大维度，系统剖析圆柱雷达罩、1550nm 窄带滤光片镀膜痛点，并探讨对应的工程解决路径。

一、引言

对比传统 905nm 激光雷达，1550nm 方案激光器发射功率上限更高，探测距离突破 200m 以上，但对光学薄膜提出更严苛标准。雷达外部圆柱形视窗长期暴露在户外环境，需要兼顾红外高透过、外观色度控制、耐磨抗腐蚀；接收机内部的 1550nm 干涉滤光片承担杂散光抑制功能，需要极窄通带、高截止深度、低角度漂移、低偏振分裂。 平面光学元件镀膜工艺体系已经相对成熟，而曲面异形基材、多层复杂干涉膜系叠加车载严苛环境要求，形成多重技术门槛。国内少数具备长期光学薄膜研发积淀的制造主体，持续针对该赛道进行工艺迭代，逐步突破海外厂商技术垄断，实现两类核心元器件稳定量产交付。

二、圆柱形激光雷达罩镀膜工艺难点分析

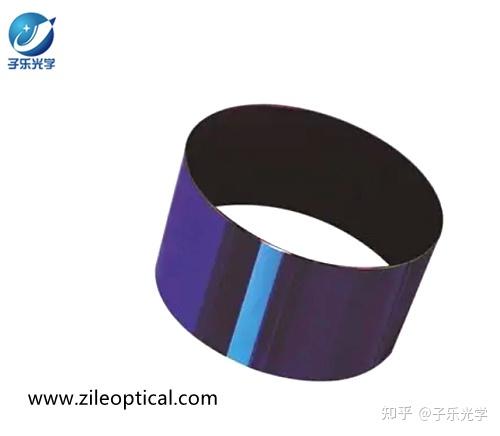

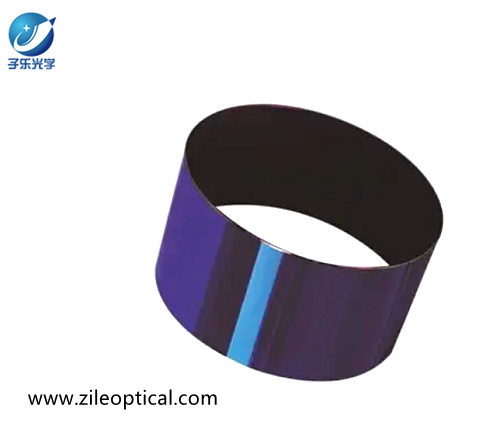

圆柱形雷达罩属于回转曲面光学元件，基材常见红外光学玻璃、PC 聚碳酸酯、环烯烃树脂等，安装于激光雷达最外侧，是激光发射与回波信号接收的第一道光学界面，大多要求 1550nm 波段高透，同时抑制可见光透射实现外观黑化效果。与常规平面镜片相比，圆柱体曲面镀膜面临四大核心难题。

2.1 柱面全域膜厚均匀性难题

真空镀膜过程中，蒸发源粒子沿直线传输，平面工件依靠行星公转自转获得均匀膜层。圆柱体侧壁上每一处点位相对蒸发源的距离、入射角度持续变化。若仅采用传统固定夹具，圆柱体上下边缘、母线两侧膜厚差异可达到 8%~15%。 膜厚不均匀会直接引发一系列光学缺陷：圆柱周向光谱偏移，雷达不同探测方位透过率不一致，造成各个方向测距距离不一致；膜层厚薄差引发局部反射率波动，产生杂散光干扰点云；对于多层复合膜系，微小厚度偏差累积，会破坏可见光截止、红外增透的平衡关系，出现周向色差，雷达外壳出现斑块状色彩，无法满足整车外观设计标准。 想要改善均匀性，必须定制专用工装结构，使圆柱体在公转基础上实现同步自转，同时依托光学仿真软件预先模拟粒子沉积分布，配合修正挡板补偿曲面不同区域沉积速率。工装机械精度、转速匹配、腔体内部热场均衡度都需要长期工艺调试。树脂基材圆柱件还需要控制旋转过程中受力形变，防止光学面变形。

2.2 基材适配与膜层应力匹配矛盾

雷达罩基材分为硬质光学玻璃与高分子树脂两大类，两类基材镀膜挑战截然不同。 玻璃基材热膨胀系数低，可承受离子辅助高温沉积；但圆柱体加工后表面容易存在微小微裂纹，镀膜前清洗、等离子预处理控制不当，会出现膜层针孔、点状脱落。 PC、COC 树脂轻量化、抗冲击，是车载雷达罩热门材料，但玻璃化转变温度低，无法使用传统高温蒸镀工艺，只能采用低温离子辅助沉积。树脂表面自由能偏低，薄膜与基底界面结合力弱；同时树脂和介质薄膜热膨胀系数差距巨大，多层膜叠加产生内应力。高低温循环测试中，膜层极易出现龟裂、起皮。 工程上需要建立分级预处理工艺：等离子表面活化、梯度过渡底层设计、降低单层膜沉积速率，缓慢释放薄膜应力。整套工艺窗口极窄，参数轻微波动就会导致批量可靠性失效。

2.3 宽工况环境下薄膜耐久性能挑战

圆柱形雷达罩属于外露件，直接承受 - 40℃~85℃高低温循环、雨水冲刷、路面砂石撞击、融雪盐腐蚀、长期紫外照射，需要满足车规级环境测试标准。 常规红外增透膜多采用 SiO₂、Ta₂O₅介质材料组合，单层结构耐磨性能不足；多层黑化复合膜系层数增加后，水汽更容易沿着膜层界面渗透，湿热测试后出现雾化、透过率衰减。很多样品光学指标初测达标，但经过 500 小时高温高湿、交变盐雾测试后性能持续劣化。 另外，雷达罩外表面需要兼顾耐磨功能，单纯依靠光学膜层无法抵御砂石摩擦，需要统筹 “功能光学薄膜 + 硬质保护层” 一体化设计，保护层不能破坏 1550nm 波段光谱指标，对膜系整体优化能力提出更高要求。

2.4 大视场多角度入射光学性能失衡

激光雷达水平探测视场通常覆盖 120°~360°，光线入射雷达罩侧壁入射角从 0° 连续变化至 40° 甚至更大。普通增透膜仅针对垂直入射优化，大角度入射条件下反射率急剧上升，激光能量损耗增加，最远探测距离缩短；同时 S 光、P 光偏振分量反射差异显现，回波信号强度随角度波动，导致点云明暗不均。 传统平面 AR 膜系无法直接移植到柱面元件。一方面曲面不同位置入射角度持续变化，另一方面膜厚本身存在微弱分布差异，双重因素叠加光谱畸变。膜系设计阶段必须带入多角度光谱仿真，平衡垂直入射与斜入射波段透过指标，兼顾外观色度一致性与全域光学性能。

三、1550nm 激光雷达接收窄带滤光片镀膜工艺难点

1550nm 窄带干涉滤光片安装在探测器前端，核心作用：只允许 1550nm 附近激光回波透过，深度阻隔太阳光、车灯等环境杂散光，提升探测器信噪比。一般要求通带峰值透过率＞90%，通带宽度 10~30nm，紫外至 2000nm 区间截止深度 OD4~OD6。这类元件全部依靠几十层甚至上百层介质薄膜干涉实现光谱选择，是光学薄膜领域工艺难度最高的品类之一。

3.1 多层膜系超高厚度控制精度要求

1550nm 窄带滤光片普遍采用多腔 F-P 谐振膜系，完整膜系总层数普遍 60~120 层，单层光学厚度误差要求控制在 ±0.5% 以内。每一层厚度偏差都会持续累积，最终造成中心波长漂移、通带透过率下降、截止深度恶化。 对比可见光滤光片，1550nm 属于近红外波段，波长更长，膜层物理厚度更大；但是红外膜料（氧化钽、氧化铌等）折射率稳定性更容易受到沉积气氛、离子能量影响。真空腔体内部氧气分压波动、离子源参数漂移，都会改变薄膜实际折射率，造成光谱偏移。 在量产环境下，连续多炉之间炉温漂移、蒸发源老化、基板受热不均，都会带来系统性误差。想要稳定批量生产，需要持续校准光学监控系统，搭配自适应厚度修正算法，对每一层沉积终点进行动态补偿，这套工艺控制体系需要长期数据积累。正如 DWDM 光通信滤波片成熟制造经验可以迁移至激光雷达滤光片开发，拥有复杂多腔膜系量产经验的制造团队，更容易攻克厚度控制难题。

3.2 斜入射偏振分裂与光谱蓝移抑制难题

车载激光雷达接收光路存在一定光束会聚角，光线以 0°~±12° 斜入射至滤光片。干涉滤光片固有物理特性：入射角增大，光谱向短波方向蓝移；同时 S 偏振光与 P 偏振光光谱发生分裂，出现两条独立透射峰。 严重的偏振分裂会造成：不同偏振状态回波信号透过率差距拉大，障碍物探测出现漏检；温度变化叠加角度漂移，进一步压缩有效通带。如果膜系未做消偏振优化，当入射角度达到 10° 时，通带形状严重畸变，系统信噪比大幅下滑。 解决方案为消偏振膜系结构设计，采用三种及以上高低、中折射率材料组合重构谐振腔，平衡两种偏振分量的光谱响应。但消偏振结构层数更多、工艺容错率更低，设计仿真难度与制造难度同步上升，国内能够稳定实现消偏振 1550nm 滤光片量产的厂商数量较少。

3.3 温度稳定性与膜层应力控制

车辆工作温度跨度极大，环境温度变化带来两种负面影响：一是基板热胀冷缩，二是薄膜折射率随温度改变，两者共同导致滤光片中心波长温漂。若温漂系数过大，低温工况下激光器波长偏移，滤光片通带与激光波长错位，直接造成雷达探测距离骤降。 大量多层介质薄膜堆叠会产生巨大内应力。应力一方面引发滤光片基板形变，波前畸变影响成像质量；另一方面应力集中位置在冷热循环时产生微裂纹，水汽侵入后光谱永久失效。 工艺层面需要优选低温度系数膜料组合，优化沉积离子能量，控制薄膜微观结构致密性；同时通过膜系仿真平衡总应力，避免拉应力与压应力持续叠加。很多样品常温测试指标优秀，但经过百次高低温循环之后光谱出现不可逆变化，根源就是薄膜应力设计缺陷。

3.4 激光损伤阈值与洁净度管控

1550nm 激光雷达发射功率显著高于 905nm 方案，部分回波光能量密度较高。滤光片薄膜内部的针孔、杂质颗粒、界面缺陷会形成局部热点，长期工作下出现薄膜烧蚀，产生永久性光学损伤。 薄膜沉积前基板超精密清洗、真空腔体洁净度、沉积过程微粒污染控制至关重要。多层膜任何一层引入微小颗粒物，都会形成膜层缺陷。量产车间需要建立光学级无尘管控标准，优化腔体除气流程，减少碳氢污染物吸附，持续提升薄膜激光损伤阈值，满足长期车载连续工作需求。

四、行业技术落地现状与发展展望

圆柱雷达罩曲面镀膜、1550nm 窄带滤光片镀膜两大赛道，过去核心技术资源集中于海外光学薄膜企业。近两年国内产业链快速突破，具备完整膜系自主仿真设计、真空镀膜工艺开发、工装定制、可靠性验证一体化能力的制造力量逐步崛起。 两类元件工艺存在共通技术底座：复杂多层介质膜沉积控制、离子辅助沉积工艺优化、光谱仿真迭代、车规可靠性验证；同时二者存在明显差异化难点：雷达罩核心瓶颈在于曲面均匀性、异形工装开发、树脂基材低温镀膜；滤光片难点集中于百层膜厚精准管控、消偏振膜系设计、角度与温度稳定性优化。 部分深耕红外光学镀膜领域的制造主体，同步布局两条产品线，依托长期积累的膜系仿真经验（兼容多腔滤波膜系、AR 增透黑化膜开发），搭配行星式真空镀膜设备与自研曲面旋转工装，持续攻克柱面全域均匀镀膜难题；针对 1550nm 滤光片，复用光通信波段窄带滤光片成熟工艺框架，结合车载工况进行膜系改良，大幅缩短研发周期，目前已经实现样品验证、小批量供货，逐步进入头部激光雷达厂商供应链。 长期来看，激光雷达向着更高探测分辨率、更长测距、更低成本方向演进，光学薄膜需要持续迭代：雷达罩追求一体化多功能薄膜，集成增透、黑化、疏水耐磨多重功能；滤光片向着大角度消偏振、更低温漂、更高截止深度方向升级。同时，树脂基材异形元件规模化量产、降低高端真空镀膜制造成本，将会是下一阶段竞争核心。

五、结语

激光雷达圆柱形保护罩与 1550nm 接收滤光片镀膜，分别代表异形曲面多功能薄膜与高精度多层干涉滤光薄膜两大技术方向，难点覆盖光学仿真设计、真空沉积工艺、精密工装、基材表面处理、可靠性工程全链条，单一环节短板都会造成产品失效。 自动驾驶产业对光学元件的一致性、长期稳定性提出严苛车规标准，意味着单纯依靠理论膜系仿真远远不够，需要持续大量工艺迭代、环境测试数据积累。国内深圳光学薄膜产业链已经迎来替代窗口期，拥有自主研发能力、能够同步解决曲面镀膜与红外窄带滤光片工艺难题的制造主体，将深度受益于 1550nm 激光雷达大规模落地浪潮，持续助力车载感知产业链自主可控。
